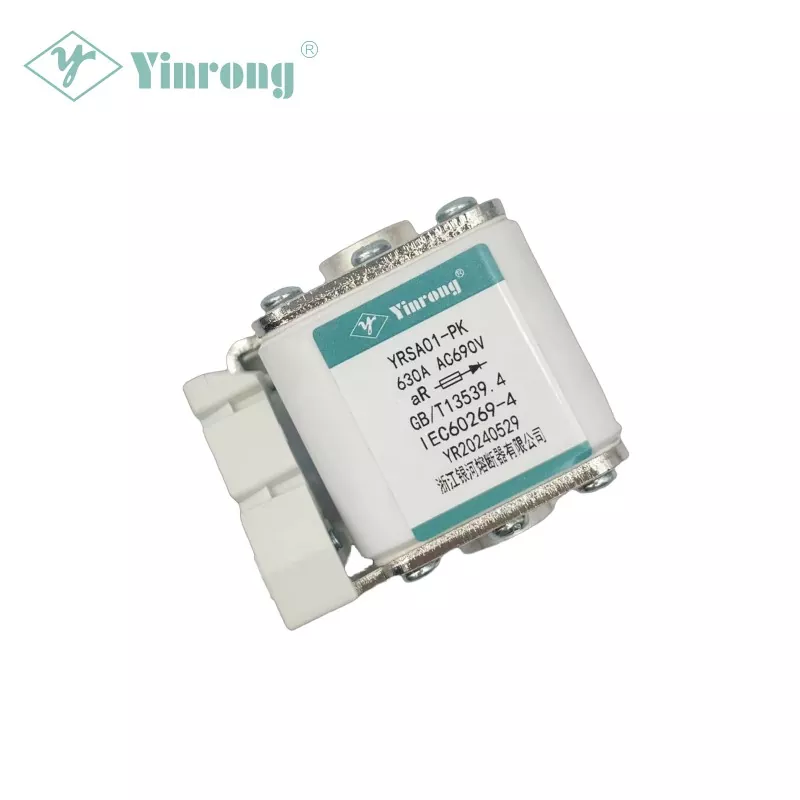

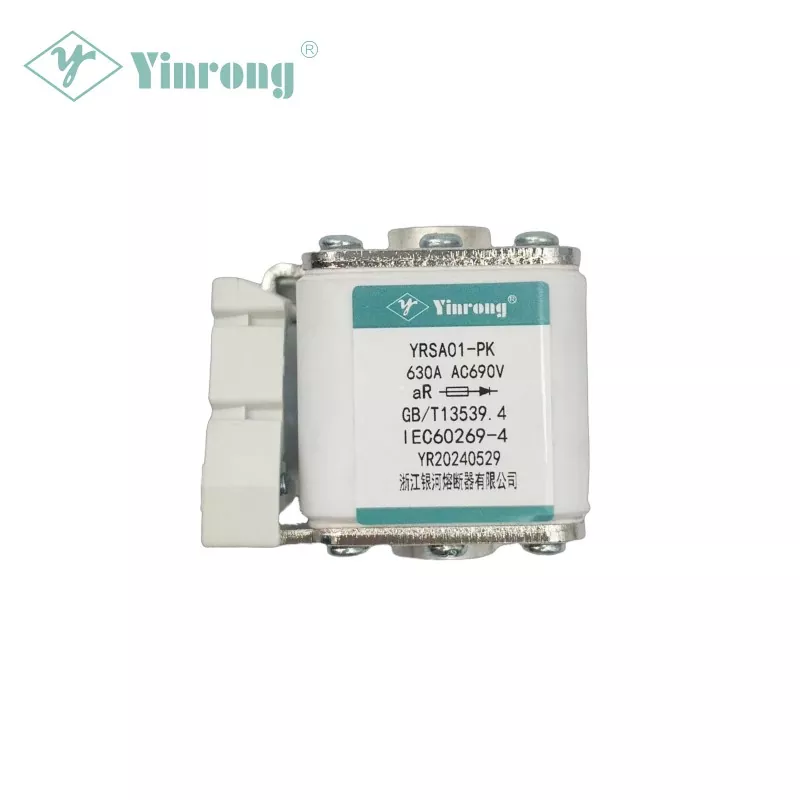

Polovodičová pojistka 690V s vysokou vypínací kapacitou

Galaxy Fuse (Yinrong) je profesionálním dodavatelem 690V High Breaking Capacity Semiconductor Fuse, produktové řady určené k ochraně AC 690V zařízení pro konverzi energie včetně měničů, pohonů a polovodičových zařízení. Tato řada je navržena tak, aby poskytovala spolehlivou nadproudovou a zkratovou ochranu v nejnáročnějších průmyslových podmínkách, kde je prvořadá doba provozuschopnosti systému a bezpečnost komponent.

Polovodičová pojistka s vysokou vypínací kapacitou 690V pokrývá nepřetržité proudové spektrum od 40A do 630A a pojme rozmanitou škálu výkonových stupňů. Díky své kategorii použití aR tato pojistka zajišťuje extrémně rychlou odezvu na poruchové proudy, minimalizuje průchod energie a snižuje tepelné namáhání citlivých IGBT a tyristorů. Jeho vynikající vypínací kapacita 200 kA při 690 V AC – jedna z nejvyšších ve své třídě – zaručuje bezpečné a spolehlivé přerušení i při závažných zkratových událostech a poskytuje návrhářům systémů výjimečnou bezpečnostní rezervu.

Tato produktová řada přísně vyhovuje mezinárodním normám IEC60269-4 a čínským normám GB/T13539.4 a nese certifikaci CE pro přijetí na evropském trhu. Řada je k dispozici ve více ampérových hodnotách s jasně specifikovanými hodnotami předběžného oblouku a úplného vymazání I²t, což umožňuje přesnou koordinaci s ochrannými zařízeními proti proudu a za nimi. Tato úroveň podrobné parametrizace umožňuje konstruktérům s jistotou dosáhnout selektivních schémat ochrany, což snižuje obtěžující vypínání a zároveň zajišťuje izolaci chyb.

Nad rámec technických specifikací je polovodičová pojistka 690V s vysokou vypínací kapacitou vyrobena s robustní konstrukcí se svorníky M8 pro bezpečné připojení s nízkým odporem. Yinrong poskytuje kompletní technickou dokumentaci včetně charakteristik času a proudu a křivek omezujících proud, což usnadňuje přesný návrh systému. Každá výrobní šarže prochází přísnými postupy zajišťování kvality – včetně přesného leptání prvků, plnění homogenním zhášecím médiem a komplexního továrního testování – podpořené naším výrobním závodem certifikovaným podle ISO 9001:2015 a rozsáhlými zkušenostmi v terénu v oblasti metalurgie, obnovitelných zdrojů energie a aplikací železniční dopravy. Výběr polovodičové pojistky s vysokou vypínací kapacitou 690 V znamená upřednostnění bezpečnosti systému, koordinace ochrany a dlouhodobé provozní spolehlivosti.

Parametry

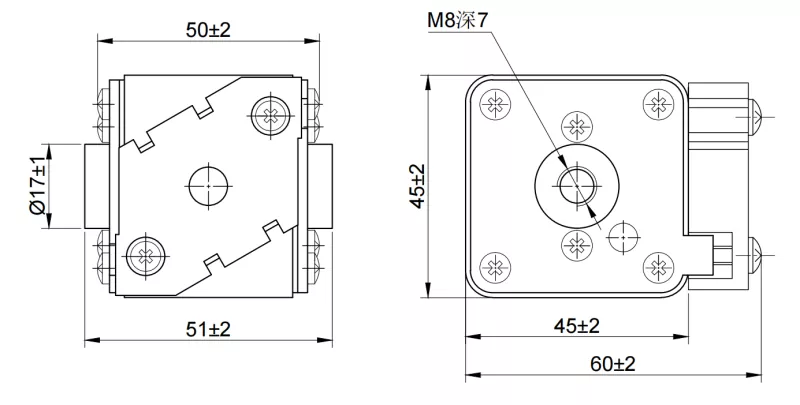

Velikost (mm)

Schválení a standardy

·GB/T13539.4

·IEC60269-4

Provozní třída

·gR

·aR

Vlastnosti a výhody

·Výjimečná přerušovací kapacita 200 kA

·Přesně charakterizované hodnoty I²t

· Široký výběr proudu (40A-630A)

· Konstrukce svorníku M8

· Kompletní technická dokumentace

Aplikace

·Vysoce výkonné průmyslové pohony

· Měniče větrných turbín

·Metalurgické válcovny

·Důlní elektrické systémy

·Velká UPS a záložní napájení

Země původu

·Čínská lidová republika

Konvenční tavení a netavení
