Výběrová analýza pojistek pro ochranu fotovoltaického pole v solárním fotovoltaickém systému výroby energie

Systém vytváření fotovoltaického energie (zkráceně jako PV) sestává ze komponent a subsystémů, které mohou přímo převést dopadající světelnou energii na elektrickou energii, jejíž jedno jednotkou je fotovoltaické pole. Fotovoltaické pole přímo převádí dopadající sluneční záření na DC napájení připojením solárních panelů k připojení fotovoltaického pole a poté jej konverguje na střídač nebo jej přímo aplikuje prostřednictvím připojovacího pole. Vzhledem k tomu, že část systému, která odpovídá až 70% nákladů, se ochrana fotovoltaického pole a optimalizace účinnosti výroby energie stala klíčovými oblastmi technologického rozvoje.

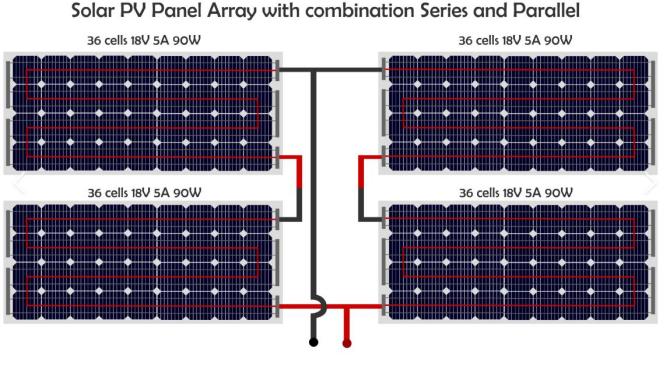

Za účelem zlepšení účinnosti fotovoltaického systému jsou v sérii připojeny více fotovoltaických panelů za účelem vytvoření fotovoltaického řetězce a více skupin fotovoltaických řetězců je připojeno paralelně s vytvořením fotovoltaického pole. Aktuální pole fotovoltaického pole je konvergován přes připojovací pole a vstupuje do downstream aplikačního odkazu. Aby se zabránilo, aby se fotovoltaický panel stal energetickým zatížením a ovlivňoval celkovou účinnost výroby energie, když dojde k poruše, a aby se zabránilo nadprůměrným rizikům způsobeným nesprávným varováním nebo místními abnormalitami, musí být každý fotovoltaický řetězec instalován s pojistkami na obou koncích. Když dojde k chybě zkratu ve fotovoltaickém řetězci, pojistka řady rychle vyhodí a izoluje vadnou část, aby byla zajištěna normální provoz pole jako celku.

Kromě toho mohou pojistky pole také poskytnout ochranu proti proudům krmeným zpět před downstream komponenty, zejména pokud je zkratový proud vyšší než proud jediného PV řetězce. Hodnocená zlomová kapacita pojistky musí být schopna pokrýt takové extrémní podmínky pro ochranu bezpečného provozu systému.

Mezinárodní standardy a domácí specifikace

Pokud jde o ochranu strany PV DC, relevantní mezinárodní a domácí standardy poskytují důležité pokyny. Například článek 690.99 amerického národního standarduRýže/NFPA 70„Národní elektrický kód“ (NEC) jasně uvádí, že vodiče a vybavení v obvodech subsystému PV, výstupních obvodech PV, výstupních obvodech střídače a obvody pro skladování energie musí splňovat požadavky na ochranu vodičů a zařízení. Čína navíc přijímá ekvivalentní standard IECGB/T 16895.32-2021, který stanoví, že za standardních testovacích podmínek, když je kontinuální proud nosnost kabelu rovná nebo větší než 1,25násobek zkratového proudu, může být ochrana přetížení ignorována, ale také se doporučuje vybrat pojistky v kombinaci s specifickými pokyny výrobce.

IEC vyvinulaStandard IEC 60269-6Konkrétně pro pojistky na ochranu proti fotovoltaickému systému, které jasně stanoví požadavky na výkon fotovoltaických pojistů, jako je schopnost odolat nepřetržitým zkratovým proudům a rychle foukat. Současně technická specifikace ULPředmět 2529Poskytuje důležité pokyny pro nízkonapěťové pojistky ve fotovoltaických systémech. Oba se mírně liší ve výpočtu foukacího proudu a při použití korekčních koeficientů teploty.

Úvahy o výběru pojistky

Při výběru pojistky ve fotovoltaických systémech by se měly zaměřit na následující ukazatele:

Jmenovité napětí: Jmenovité napětí pojistky musí splňovat maximální napětí s otevřeným obvodem (VOC), které může systém dosáhnout. Zejména v chladných oblastech by měla být zvážena hodnota korekce napětí otevřeného okruhu fotovoltaického panelu při nejnižší teplotě okolí.

Hodnocený proud: U pojistek připojených v sérii s fotovoltaickými panely je obvykle vyžadován jmenovitý proud in≥1,56 ISC (ISC je zkratový proud). Standard IEC je revidován na ISC 1,42 a standard US UL je in≥1,35 ISC. Je třeba vybrat v kombinaci se skutečným aplikačním prostředím.

Rozbitová kapacita: Rozbila kapacita pojistky by měla stačit k vypořádání se s vrcholem proudu zkratu a chránit zařízení před poškozením.

Environmentální přizpůsobivost: V případě vysoké teploty nebo husté instalace by měla být jmenovitá hodnota přiměřeně snížena podle doporučení výrobce pojistky, aby se zajistila dlouhodobá stabilní provoz.

Závěr

Instalace DC pojistek ve fotovoltaických polích není jen nezbytným prostředkem k ochraně zařízení a zlepšení účinnosti výroby energie, ale také důležitým opatřením k zajištění bezpečného provozu celého systému. Přiměřený výběr pojistek vyžaduje komplexní zvážení faktorů, jako je pracovní prostředí fotovoltaických panelů, zkratový proud, napětí s otevřeným okruhem atd. Aby se zajistila dlouhodobá spolehlivost a ekonomiku systému.

Například Zhejiang Galaxy Fuse Co., Ltd1000VDC 30A 10x38MM SOLAR PY FUSE LINKa1500VDC 30A 10x85mm Slunce PV pojistkya1500VDC 630A 3L Typ šroubu solární PV pojistkaFotovoltaické pojistky byly široce používány v polohách ochrany klíčů fotovoltaických připojovacích skříní. Díky vynikajícímu výkonu a vysoce standardní certifikaci poskytují tyto pojistky stabilní a spolehlivá řešení pro projekty výroby energie fotovoltaické energie, které systému pomáhají efektivně fungovat.
