Fotovoltaické pojistkové materiály rozdíly a rozdíly

I. Úvod

Photoltaické (PV) pojistky jsou kritickými součástmi při zajišťování bezpečnosti a ochrany fotovoltaických energetických systémů. Zaručují obvody proti nadproudovým podmínkám, pomáhají předcházet poškození systému a zajišťují dlouhodobou spolehlivost. Materiály použité při konstrukci fotovoltaických pojistek významně ovlivňují jejich výkon, včetně jejich současného hodnocení, tolerance teploty a doby odezvy.

V tomto článku prozkoumáme rozdíly mezi materiály použitými ve fotovoltaických pojistkách, dopadem těchto materiálů na výkon pojistky a jak vybrat správnou pojistku pro různé aplikace. Kromě toho zvýrazníme produkty zZhejiang Galaxy Fuse Co., Ltd.a odkaz na mezinárodní uznáníIECStandardy pro ochranu pojistky.

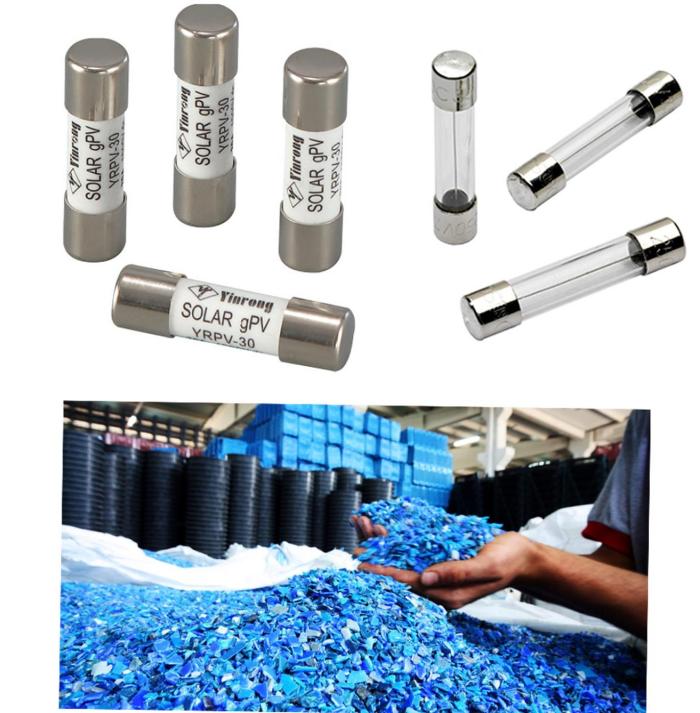

Ii. Hlavní materiály používané ve fotovoltaických pojistkách

(A) Pojistkové materiály

1.Silver Wire

○ Charakteristiky:Stříbro nabízí vynikající elektrickou vodivost, nízký odpor a mírný bod tání. Je ideální pro aplikace s vysokým proudem, které vyžadují rychlou dobu odezvy.

○ Aplikace:Pojistky stříbra jsou zvláště vhodné pro rozsáhlé centralizované elektrárny PV, kde je nezbytná vysoká spolehlivost a minimální prostoje.

Příklad produktu:TheVysokorychlostní pojistka YRS94FAzZhejiang Galaxy Fuse Co., Ltd.Používá pokročilé materiály pro vysokorychlostní ochranu ve velkém PV systémech. Tato pojistka je hodnocena pro 700 V a 400A a je navržena tak, aby efektivně zvládla přetížení a zkratky s vysokým proudem.

○ Zjistěte více o vysokorychlostní pojistce YRS94FA

2.Copper drát

○ Charakteristiky:Měď je nákladově efektivní alternativa ke stříbra a nabízí dobrou vodivost, i když je náchylnější k oxidaci v prostředí s vysokou teplotou.

○ Aplikace:Pojistky měděných vodičů se běžně používají v distribuovaných PV systémech, jako je rezidenční střešní solární, kde je elektrické prostředí méně extrémní.

3. Alloy Wire (např.

○ Charakteristiky:Slitiny, jako je cín-bismunt, nabízejí přesnou kontrolu nad body tání a současných hodnocení, což z nich činí ideální pro citlivou elektronickou ochranu.

○ Aplikace:Tyto pojistky se široce používají ve fotovoltaických střídačkách, kde musí být ochrana přesná a kompaktní.

B) Izolační materiály

1.ceramic

○Charakteristiky:Ceramika poskytuje vynikající vysokoteplotní odolnost, mechanickou sílu a vynikající elektrické izolační vlastnosti.

○Aplikace:Pochyby izolované keramicky se obvykle používají ve vysokopěťových PV systémech, kde je integrita izolace kritická za extrémních podmínek.

2. Složené vlákno

○Charakteristiky:Skleněné vlákno nabízí dobrou odolnost proti teplu, flexibilitu a snadné zpracování do různých tvarů.

○Aplikace:Skleněné vlákno se běžně používá jak v externím krytu, tak ve vnitřní izolační složky PV pojistky.

3.Plastická (např. Polyester a inženýrské plasty)

○Charakteristiky:Plasty jsou levné, poskytují dobrou elektrickou izolaci a jsou vhodné pro prostředí střední teploty.

○Aplikace:Plastově izolované pojistky jsou ideální pro levnější aplikace, jako jsou rezidenční PV systémy.

Iii. Rozdíly ve výkonu fotovoltaických pojistek založených na materiálech

A) Elektrické výkon

1. Charakteristiky mřížky

○ Pojistky stříbrného drátu jsou vysoce citlivé a mohou v případě zkratu rychle foukat a chránit systém před dalším poškozením.

Oallioy drátěné pojistky, jako jsou pojistky vyrobené z cín-bismuthu, umožňují přesnější kontrolu nad situací přetížení a poskytují přesnou ochranu.

2. Rodané napětí a proud

○ Pochyby izolované keramicky mají obvykle vyšší hodnocení napětí než plastové pojistky, což je způsobuje, že jsou vhodné pro vysokopěťové aplikace. TheVysokorychlostní pojistka YRS93F, hodnoceno pro 700 V a 150a, je navrženo tak, aby chránilo před zkratem a přetížením v PV systémech.

○Další informace o vysokorychlostní pojistce YRS93F

(B) Výkon tepelné ochrany

1. Rezistence na provedení

○ Pojistky izolované keramicky dokážou zvládnout vyšší teploty, aniž by ztratily integritu, což z nich činí ideální pro použití ve velkých vysokopěťových PV instalacích.

○ Plastově izolované pojistky se mohou deformovat při vyšších teplotách, což ohrožuje jejich izolační vlastnosti.

2.

○ pojistky s kovovými kryty poskytují lepší rozptyl tepla a pomáhají zabránit nadměrnému přehřátí. NapříkladVysokorychlostní pojistka YRS92F, hodnoceno pro 700V a 100A, je navrženo tak, aby udržovalo stabilní provoz i za podmínek přetížení.

○Další informace o vysokorychlostní pojistce YRS92F

IV. Scénáře aplikací založené na materiálních rozdílech

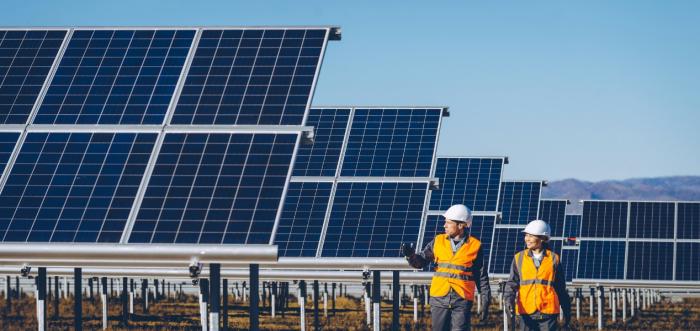

A) centralizované fotovoltaické elektrárny

●Požadavky:Vysoká současná kapacita manipulace, dlouhodobá spolehlivost a minimální prostoje.

●Doporučené materiály:Stříbrné drátěné prvky spárované s keramickou izolací jsou ideální pro rozsáhlé PV systémy, které vyžadují vysoký napětí a odolnost proti teplotě.Vysokorychlostní pojistka YRS94FAje vynikající volbou pro velké PV elektrárny.

(B) Distribuované fotovoltaické systémy (např. Síťová solární energie)

●Požadavky:Nákladová efektivita, spolehlivost a přizpůsobivost různým podmínkám prostředí.

●Doporučené materiály:Prvky měděného drátu kombinované se skleněnými vlákny nebo vysoce výkonnou plastovou izolací poskytují rovnováhu mezi výkonem a náklady, což z nich činí ideální pro obytné nebo malé komerční systémy PV.

(C) fotovoltaické střídače a citlivé vybavení

●Požadavky:Precizní ochrana pro citlivé komponenty, kompaktní velikost a přesnou odezvu přetížení.

●Doporučené materiály:Prvky z lehké slitiny, jako je cínový bismunt, spárované s izolací keramiky nebo skleněných vláken, jsou ideální pro aplikace střídače, kde je nutná přesná ochrana.

V. Normy IEC pro fotovoltaické pojistky

Při výběru fotovoltaických pojistek je nezbytné zajistit, aby splňovaly příslušnéIECStandardy, které stanoví požadavky na bezpečnost a výkon pro pojistky používané v elektrických systémech, včetně PV aplikací.

1.IEC 60269-1:Tento standard nastiňuje obecná pravidla pro pojistky, včetně výkonu, konstrukce a testování. Je nezbytný pro zajištění bezpečnosti a funkčnosti pojistek v různých aplikacích, včetně fotovoltaických systémů.

○Další informace o IEC 60269-1

2.IEC 60269-2:Určuje požadavky na pojistky s nízkým napětím pro použití v elektrických instalacích a zařízeních, které zahrnují fotovoltaické systémy. Zaměřuje se na ochranu před zkratem a přetížením.

○Další informace o IEC 60269-2

3.IEC 60947-3:Definuje požadavky na odpojené, přepínači a pojistky používané v elektrických obvodech. Je zásadní pro zajištění spolehlivého provozu v PV systémech, zejména pro účely ochrany a izolace.

○Další informace o IEC 60947-3

4.IEC 61730:Poskytuje pokyny pro návrh a testování fotovoltaických modulů, včetně požadovaných ochranných mechanismů, jako jsou pojistky, aby byla zajištěna bezpečnost a dlouhověkost systémů PV.

○Další informace o IEC 61730

Vi. Závěr

Materiály používané ve fotovoltaických pojistkách - pokud stříbrné, měď nebo slitiny - směšně ovlivňují jejich elektrický a tepelný výkon, což je nezbytné vybrat vhodnou pojistku pro každou konkrétní aplikaci. Keramické, skleněné vlákno a plastové izolační materiály nabízejí zřetelné výhody pro různá operační prostředí.

Pochopením výkonnostních charakteristik každého materiálu a dodržováním zavedenéhoIECStandardy, návrháři systémů a operátoři mohou zajistit, aby jejich fotovoltaické systémy byly dobře chráněny a efektivně fungují. Pro ty, kteří hledají spolehlivá řešení pojistek,Zhejiang Galaxy Fuse Co., Ltd.nabízí produkty nejvyšší úrovně, jako jeYrs94fa, yrs93f, aVysokorychlostní pojistky YRS92F, každý navržený tak, aby splňoval přísné požadavky moderních fotovoltaických systémů.
