​Rychle působící pojistka vs. obyčejná pojistka: Jaký je skutečný rozdíl?

V návrhu výkonové elektroniky výběr pojistek přímo určuje bezpečnostní rezervy zařízení a účinnost ochrany proti poruchám. Když se setkáme s rychle působícími pojistkami oproti běžným pojistkám, mnozí inženýři se rozhodují pouze na základě jmenovitého proudu a napětí, přičemž přehlížejí základní rozdíly ve vědě o materiálu, mechanismech odezvy a aplikačních scénářích. Toto přehlédnutí může představovat vážná rizika v nových systémech energie a skladování energie.

Tento článek poskytuje systematickou analýzu základních rozdílů mezi rychle působícími pojistkami a běžnými pojistkami – od konstrukčního návrhu a pojistkových mechanismů až po hranice aplikací – aby pomohl inženýrům učinit přesná rozhodnutí o výběru.

Struktura a materiály: Od "kovového drátu" po "přesný tavitelný prvek"

Tavný prvek běžné zápalnice je obvykle vyroben z geometricky tvarovaného kovového drátu, vyznačuje se jednoduchou konstrukcí a nízkými výrobními náklady. Jeho fixační logika se spoléhá na Jouleovo teplo generované samotným přetěžovacím proudem; když akumulace tepla dosáhne bodu tání, prvek se roztaví a otevře okruh. Díky této konstrukci je vhodný pro scénáře, kde rychlá odezva není kritická, jako je ochrana proti přetížení kabelů a vodičů.

Rychle působící pojistka je však speciálně optimalizována jak z hlediska materiálu, tak struktury. Jeho tavný prvek je vyroben z čistého stříbra, postříbřené mědi nebo čisté mědi, má tvar obdélníkového tenkého proužku se zúženými kruhovými otvory a předem umístěnými pájecími body s nízkým bodem tání na určitých místech. Důmyslnost této konstrukce spočívá v tom, že při přetížení nebo nízkonásobném zkratovém proudu se pájecí místo nejprve roztaví a metalurgickým efektem urychlí rychlé oddělení prvku na zúženém hrdle, čímž se dosáhne přerušení obvodu v mikrosekundách až milisekundách.

Běžné pojistky v podstatě spoléhají na „přirozenou akumulaci tepla“, zatímco rychle působící pojistky dosahují „aktivního zrychleného lámání“ prostřednictvím konstrukčního a materiálového inženýrství – to je nejzásadnější rozdíl mezi těmito dvěma.

Rychlost odezvy: Milisekundová vs. mikrosekundová mezera

Rychlost odezvy je nejintuitivnějším rozdílem mezi těmito dvěma typy pojistek.

U běžných pojistek je doba jištění nepřímo úměrná násobku proudu při přetížení: čím vyšší proud překračuje jmenovitou hodnotu, tím kratší je doba jištění; naopak při nižších násobcích přetížení se může doba fixace prodloužit na několik sekund nebo i déle. Tato charakteristika "časového zpoždění" je přijatelná v ochraně kabelů, protože kabely mají určitou tepelnou kapacitu a schopnost krátkodobého přetížení.

Rychle působící pojistky se chovají úplně jinak. Díky „urychlovacímu“ mechanismu pájecích míst s nízkým bodem tání a efektu koncentrace proudové hustoty zúžené krčkové struktury mohou rychle působící pojistky vyčistit obvod během milisekund nebo dokonce mikrosekund. Tato extrémní rychlost není sledována sama o sobě, ale kvůli odstranění poruchového proudu v časovém limitu, který polovodičová zařízení (jako jsou IGBT, SiC MOSFET a usměrňovací diody) mohou vydržet – tepelná tolerance polovodičů je obvykle pouze v řádu milisekund a běžné pojistky tento požadavek ochrany nemohou splnit.

Aplikační scénáře: Cíle ochrany Definujte logiku výběru

Hranice použití rychle působících a běžných pojistek jsou přirozeně definovány jejich příslušnými charakteristikami odezvy.

Obyčejné pojistky se primárně používají k ochraně kabelů a vodičů proti přetížení a zkratu. Kabely mají určitou tepelnou setrvačnost; krátkodobá přetížení nezpůsobí okamžitě poškození izolace, takže určité zpoždění v činnosti pojistky je přípustné. To vysvětluje, proč běžné pojistky zůstávají široce používány v rozvodech budov a průmyslových elektrických vedeních.

Rychle působící pojistky jsou na druhé straně určeny k ochraně polovodičových výkonových zařízení a usměrňovačů. Ve fotovoltaických střídačích, DC nabíjecích stanicích a konvertorech pro ukládání energie (PCS) jsou moduly IGBT a SiC extrémně citlivé na nadproud – jakmile dojde ke zkratu, musí být proud odstraněn během stovek mikrosekund, jinak bude zařízení trvale poškozeno. Rychločinné pojistky jsou přesně řešením tohoto požadavku.

Zejména v systémech skladování energie (ESS) je použití vysokorychlostních pojistek kritické. Zkratové proudy v bateriových klastrech se vyznačují vysokým stejnosměrným napětím, vysokou velikostí proudu a nedochází k přirozenému křížení nuly, což klade vysoké požadavky na přerušovací kapacitu a výkon při zhášení oblouku. Vysokorychlostní stejnosměrné pojistky pro akumulaci energie musí nejen poskytovat rychlou odezvu, ale také spolehlivě uhasit oblouky bez opětovného zapálení za podmínek vysokonapěťového stejnosměrného proudu a zároveň nabízet dostatečnou vypínací schopnost, aby zvládly extrémně vysoké zkratové proudy, které mohou bateriové clustery dodat.

Klasifikace IEC: Technický rozdíl mezi aR a gG

Z pohledu pojistkových norem Mezinárodní elektrotechnické komise (IEC) je rozdíl mezi rychločinnými a běžnými pojistkami dále kvantifikován a standardizován.

Běžné pojistky obvykle spadají dogG(celorozsahová ochrana kabelů), nabízí kompletní ochranu proti přetížení a zkratu, ale s relativně delšími provozními dobami, vhodný pro obecné rozvody a ochranu kabelů.

Rychločinné pojistky patří meziaR(částečná ochrana polovodičů) tř. Pojistky aR jsou speciálně navrženy pro ochranu polovodičových zařízení, vyznačují se extrémně nízkými hodnotami I²t (propustná energie) a silnou schopností omezovat proud. Mohou přerušit poruchový proud ve velmi rané fázi poruchy, čímž omezí energii poruchy v rámci odolnosti polovodičových zařízení. Pojistky aR nezvládají ochranu proti vícenásobnému přetížení – tato funkce je přiřazena řídicím systémům nebo stykačům a tvoří jasnou funkční hierarchii.

Galaxy Fuse: Vysokorychlostní pojistková řešení pro novou energii a ukládání energie

Galaxy Fusemá více než 40 let zkušeností v oblasti výzkumu a vývoje a výroby pojistek a vybudovala si hluboké technické znalosti v segmentu rychle působících pojistek. Pro nové energetické aplikace, jako jsou fotovoltaické střídače, stejnosměrné nabíjecí stanice a konvertory pro ukládání energie, nabízí Galaxy Fuse komplexní řadu vysoce výkonných vysokorychlostních pojistek.

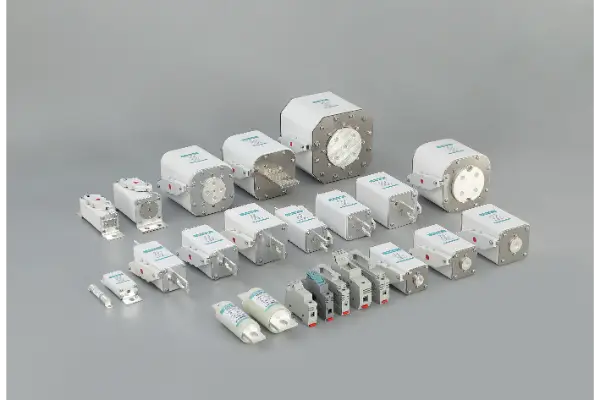

Systém ukládání energie Vyhrazené vysokorychlostní pojistkyjsou klíčovou oblastí zájmu pro Galaxy Fuse. Systémy akumulace energie vyžadují od pojistek mnohem více než běžné průmyslové aplikace: stejnosměrné napětí až 1500 V, zkratové proudy dosahující stovek kiloampérů a nutnost absolutního zhášení oblouku a spolehlivosti při přerušení v uzavřených bateriových prostředích. Produkty řady Galaxy Fuse pro ukládání energie používají tavné prvky z čistého stříbra a vysoce čistá média pro zhášení oblouku z křemenného písku v kombinaci s optimalizovanými konstrukcemi hrdlové struktury, aby byla zajištěna odezva na úrovni mikrosekund a spolehlivé přerušení za extrémních poruchových podmínek.

Základní technické výhody:

●Čisté stříbro / postříbřené měděné prvky:Nízký bod tání a vysoká vodivost zajišťují rychlou odezvu

●Optimalizovaná krčková struktura:Přesné ovládání fixačních bodů pro konzistentní přerušení oblouku

●Vysoce čistý křemenný pískový oblouk:Rychle absorbuje energii oblouku a potlačuje opětovné zapálení

●Úplná certifikace:Produkty vyhovují normám IEC60269, GB13539 a dalším mezinárodním normám, přičemž řada sérií má certifikace UL, TUV a CE

●Kompletní technická podpora dat:Poskytuje naměřené křivky I²t a křivky mezního proudu, což inženýrům usnadňuje přesné výpočty koordinace ochrany systému

Závěr

Rozdíl mezi rychle působícími a běžnými pojistkami sahá daleko za povrchové „rychlé versus pomalé“. Od výběru materiálu a optimalizace struktury až po mechanismy odezvy a klasifikaci IEC představují tyto dva zcela odlišné filozofie ochrany.

Obyčejné pojistky chrání "tepelnou kapacitu" kabelů; rychločinné pojistky chrání „křehké okno“ polovodičů. V dnešních rychle rostoucích nových sektorech energie a skladování energie je pochopení a správné využití jedinečné hodnoty rychle působících pojistek základní dovedností každého inženýra výkonové elektroniky.

Galaxy Fuse – více než 46 let závazku k výrobě vysoce kvalitních pojistek, věnovaných poskytování bezpečných a spolehlivých řešení ochrany obvodů pro globální nové systémy pro ukládání energie a energie.

Pro technickou podporu při výběru vysokorychlostní pojistky pro skladování energie nebo nového energetického zařízení, prosímkontaktujte Galaxy Fusetechnický tým.
