Výběr pojistky: Základní kroky a klíčové úvahy

Pojistky jsou v elektrických systémech široce uznávány jako poslední linie obrany proti nadproudovým poruchám – jejich správný výběr přímo určuje schopnost přerušení poruchy a bezpečnostní rezervy zařízení. Nesprávný výběr vede nejen k častým výpadkům napájení zařízení, ale může také způsobit vážné nehody, jako jsou požáry a výbuchy. Avšak vzhledem k mnoha složitým parametrům, jako je jmenovité napětí, proudové charakteristické křivky, vypínací schopnost a teplotní snížení, mnoho inženýrů a pracovníků nákupu si často není jisti, kde začít. Jako profesionální dodavatel součástek pro ochranu obvodůGalaxy Fusese již mnoho let hluboce zabývá pojistkami a ochranou distribuce energie a nabízí celou řadu pojistkových produktů včetně pojistek typu gL/gG s pomalým vymazáním, rychle působícího typu a typu specifického pro stejnosměrný proud, které zákazníkům pomáhají dosáhnout bezpečné, přesné a spolehlivé ochrany proti přetížení a zkratu. Tento článek, který kombinuje mezinárodní standardy výběru s praktickými zkušenostmi, systematicky popisuje základní kroky a klíčové úvahy pro výběr pojistek, pomáhá vám při správném rozhodování o rozměrech, jako je napětí, proud, charakteristické křivky a vypínací schopnost, a poskytuje jasného a použitelného průvodce výběrem.

1. Určete jmenovité napětí:

Jmenovité napětí pojistky musí být stejné nebo větší než maximální provozní napětí chráněného obvodu (včetně případných přechodných přepětí). U stejnosměrných obvodů je třeba věnovat zvláštní pozornost výběru pojistek speciálně navržených pro stejnosměrný proud, protože přerušení stejnosměrného oblouku je mnohem obtížnější než přerušení střídavého oblouku.

2. Určete aktuální hodnocení (nejkritičtější a nejkomplexnější)

Normální provozní proud:

Přesně změřte nebo vypočítejte trvalý proud odebíraný obvodem za normálních provozních podmínek. Jmenovitý proud pojistky musí být větší než normální provozní proud obvodu a musí být menší než bezpečná proudová zatížitelnost chráněného vodiče nebo součástek.

3. Klíčové úvahy pro výběr jmenovitého proudu

(1) Charakteristická křivka pojistky

Prostudujte si charakteristiku čas-proud výrobce.

Ujistěte se, že při normálním provozním proudu se pojistka nevypne (tj. doba provozu pojistky je delší než bod normálního provozního proudu).

Při přetížení nebo zkratových proudech, které vyžadují ochranu, se musí pojistka bezpečně uvolnit během dostatečně krátké doby (tj. křivka leží vlevo od bodu přetížení/zkratu).

(2) Ochrana proti přetížení

U zařízení se zapínacím proudem během spouštění, jako jsou motory a transformátory, musí pojistka odolat spouštěcímu (rázovému) proudu bez vymazání během povolené doby spouštění (vyberte pojistku s dostatečnou hodnotou I²t).

Současně, když dojde k přetížení (např. 1,5 až 6násobek jmenovitého proudu), pojistka by se měla vymazat během povolené doby přetížení zařízení. Vyberte pojistky s pomalým vymazáním nebo s časovým zpožděním (např. gL/gG, typ T).

(3) Ochrana proti zkratu

Pojistka musí přerušit velmi velké zkratové proudy během extrémně krátké doby (obvykle milisekund), aby se zabránilo poškození zařízení a požáru. Je vyžadována dostatečná vypínací schopnost (viz další část).

(4) Odlehčení vlivem teploty

Jmenovitý proud pojistky se při vysokých okolních teplotách snižuje. Nahlédněte do datového listu a proveďte výpočty snížení na základě maximální skutečné teploty prostředí instalace. Například při okolní teplotě 55 °C může být nutné vybrat pojistku se jmenovitým proudem o 50 % nebo více vyšším, než je normální provozní proud. Vyhněte se instalaci pojistek v uzavřených prostorech s vysokou teplotou nebo v blízkosti součástek generujících teplo.

(5) Rázové proudy a stárnutí

Časté spouštěcí impulsy nebo trvalé mírné přetížení mohou urychlit stárnutí pojistky, což způsobí její vymazání i při normálním provozním proudu. Vyhodnoťte aktuální kolísání aktuálního provozu.

4. Určete vypínací kapacitu (hodnocení přerušení)

Jmenovitá vypínací schopnost pojistky musí být větší nebo rovna maximálnímu očekávanému poruchovému proudu, který se může vyskytnout v chráněném obvodu (typicky zkratový proud v místě instalace). Pro koncové obvody nebo obvody pro domácnost může být požadována vypínací kapacita několik tisíc ampér (např. 6 kA). U průmyslových hlavních rozvaděčů umístěných v blízkosti velkých transformátorů může být potřeba, aby vypínací kapacita byla desítky nebo dokonce stovky kiloampérů (např. 50 kA, 100 kA nebo vyšší). Výběr pojistky s nedostatečnou vypínací schopností může způsobit prasknutí pojistky nebo selhání spolehlivého zhášení oblouku při přerušení velkého poruchového proudu, což může vést k vážným nehodám.

Kritická bezpečnostní varování

Žádné substituce:

Nikdy nepoužívejte pojistku s jmenovitým proudem vyšším, než je specifikováno, ani nenahrazujte pojistku drátem (měděným nebo železným). Jedná se o vážné nebezpečí požáru.

Pozor s DC:

Ve stejnosměrných systémech vždy používejte pojistky, které jsou jasně označeny jmenovitým proudem stejnosměrného proudu a mají odpovídající jmenovité napětí. Střídavé pojistky nemusí bezpečně přerušit stejnosměrné poruchové proudy.

Nebezpečí nedostatečné vypínací kapacity:

Pojistka s nedostatečnou vypínací schopností může při přerušení velkého zkratového proudu explodovat, vytvořit oblouk a odletující úlomky – extrémně nebezpečné.

Pravidlo výměny:

Po vybití pojistky vždy zjistěte a odstraňte příčinu poruchy a poté ji vyměňte za pojistku stejného typu a stejných hodnot.

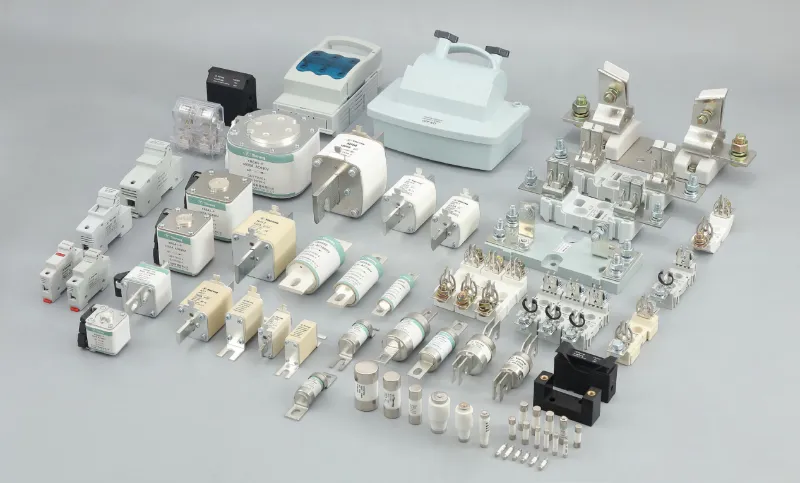

Výběr pojistky není v žádném případě tak jednoduchý jako „stačí vybrat větší jmenovitý výkon“ – vyžaduje komplexní zvážení více proměnných, jako je napětí, proud, okolní teplota, zapínací proud a zkratová energie. Nesprávný výběr může způsobit neúčinnost ochranného zařízení nebo se dokonce stát zdrojem nehody. Galaxy Fuse nabízí celou řadupojistkové produktyod 1A do 2000A, pokrývající AC 250V/500V/690V a DC 150V/500V/1000V, včetně pojistek pro všeobecné použití gG/gL, pojistek pro ochranu motoru aM, pojistek pro ochranu rychle působících polovodičů a pojistek specifických pro PV/akumulaci energie. Poskytujeme také kompletní křivky čas-proud a podporu výběrových dat I²t. Náš technický tým vám může pomoci s hloubkovými službami výběru, jako jsou výpočty snížení výkonu, ověření vypínací schopnosti a posouzení životnosti.

Vybíráte pojistky pro projekt? Stále si nejste jisti stejnosměrnou ochranou nebo scénářem vysokého zkratového proudu?

NeváhejtekontaktaTým Galaxy Fusekdykoliv, nebo zanechte zprávu níže. Jednoduše nám poskytněte své provozní napětí, normální zátěžový proud, náběhový špičkový proud a okolní teplotu a my vám doporučíme nejbezpečnější a nejekonomičtější model pojistky.
