Jak spolupracují DC stykače a pojistky?

I. Funkční definice: Dvouvrstvá ochranná architektura s jasně definovanými rolemi

DC stykač: ovladatelný výkonný spínač

Stejnosměrný stykač je elektromechanické spínací zařízení, které připojuje a odpojuje vysokovýkonné stejnosměrné obvody pod příkazy řídicího systému. Mezi jeho základní funkce v nabíjecí stanici patří:

• Ovládání Start/Stop nabíjení: Zavírá, aby se nastavila nabíjecí dráha na příkaz z BMS nebo ovladače nabíjení, a otevře se, aby se po dokončení odpojil.

•Nouzová izolace: Provede řízené odpojení napájení po přijetí příkazů, když systém detekuje abnormální podmínky, jako je přehřátí, přepětí nebo poruchy izolace.

•Správa před nabíjením: Spolupracuje s přednabíjecím odporem pro omezení zapínacího proudu před tím, než je hlavní obvod pod napětím, a chrání kondenzátory sběrnice.

DC pojistka: Pasivní zařízení pro maximální ochranu

Pojistka je jednorázový ochranný prvek, který spolehlivě přeruší poruchové proudy dříve, než způsobí nevratné poškození. Základní rozdíly mezi polovodičovými rychločinnými pojistkami používanými v DC nabíjecích stanicích a běžnými průmyslovými pojistkami jsou:

•Odpověď na úrovni mikrosekund: Mnohem rychleji než desítky milisekund potřebných pro mechanické ovládání stykače.

•Charakteristika omezení proudu: Omezuje energii poruchového proudu v mezích odolnosti navazujících napájecích zařízení (IGBT/SiC).

•Schopnost stejnosměrného zhášení oblouku: Spolehlivé přerušení v systémech 500V–1500V DC bez rizika opětovného vznícení.

•Shrnutí umístění: Stykač je řízená "bezpečnostní brána"; pojistka je nepostradatelná „poslední obranná linie“.

II. Inženýrská logika koordinovaného párování

Konstrukce ochrany nabíjecí stanice zdaleka neznamená jednoduchou instalaci dvou zařízení do stejného krytu. Jejich koordinační vztah tvoří základní technickou logiku architektury vrstvené ochrany.

Typická topologie napájecích obvodů

Vstup sítě → Modul AC/DC → DC sběrnice → Pojistka → Hlavní stykač → Stykač předběžného nabíjení + rezistor → Rozhraní vozidla

Hierarchie ochrany a načasování odezvy

Typické poruchové režimy z nesprávné koordinace

Základní kritérium návrhu: Hodnota propustnosti pojistky I²t musí být přísně nižší než hodnota odolnosti proti zkratu I²t chráněného stykače.

III. Pět klíčových technických parametrů pro párování a výběr

1. Jmenovité napětí: DC-specifické s dostatečnou rezervou

Protože stejnosměrný proud nemá žádný přirozený nulový bod, je zhášení oblouku mnohem obtížnější než u střídavých systémů. Proto se logika výběru pro stejnosměrná specifická zařízení zásadně liší od střídavých zařízení.

Princip výběru: Jmenovité napětí pojistky i stykače musí být ≥ maximální napětí DC sběrnice systému.

• 800V nabíjecí platforma → Doporučená jmenovitá hodnota 1000V DC nebo vyšší

•Systém akumulace energie 1500V → Je nutné zvolit jmenovité napětí 1500V DC nebo vyšší

Technické varování: Přísně zakažte nahrazování zařízení se stejnosměrným proudem produkty se střídavým proudem. Neúčinné uhašení oblouku během přerušení poruchy může vést ke katastrofickým následkům.

2. Jmenovitý proud: rezerva pro stykače, výpočet I²t pro pojistky

DC stykač:

• Jmenovitý trvalý proud by měl překročit maximální výstupní proud nabíjecí stanice.

•Faktor inženýrských zkušeností: Doporučený výběr přibližně 1,2×.

DC pojistka:

•Výběr nesmí být založen pouze na jmenovitém proudu; I²t a vypínací schopnost musí být komplexně vyhodnoceny.

•Tavení pojistky I²t musí být pod hodnotou výdrže I²t chráněného polovodičového modulu (IGBT/SiC).

•Faktor inženýrských zkušeností: Doporučený výběr přibližně 1,5×.

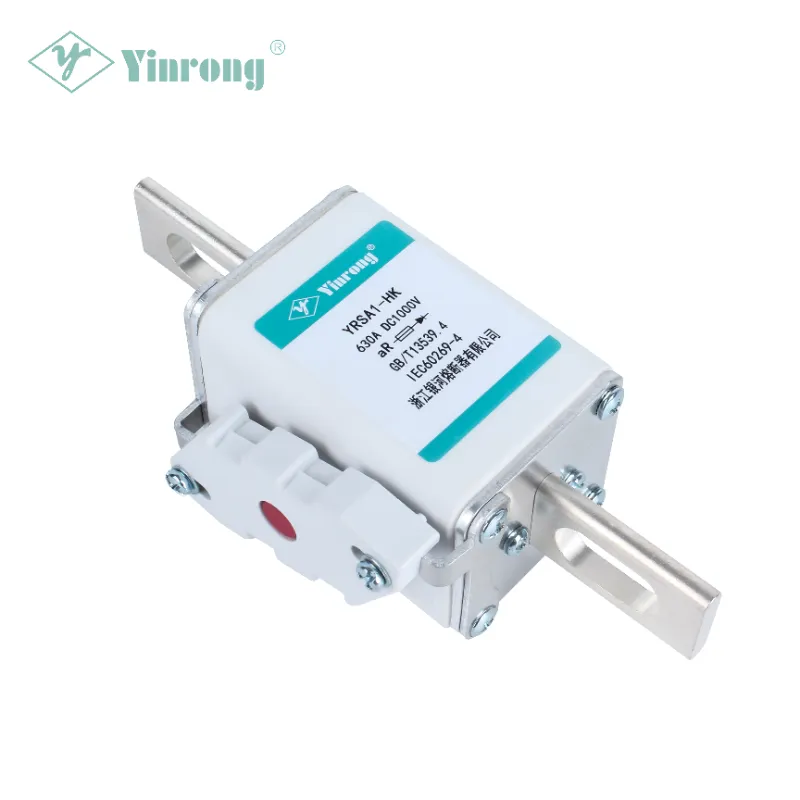

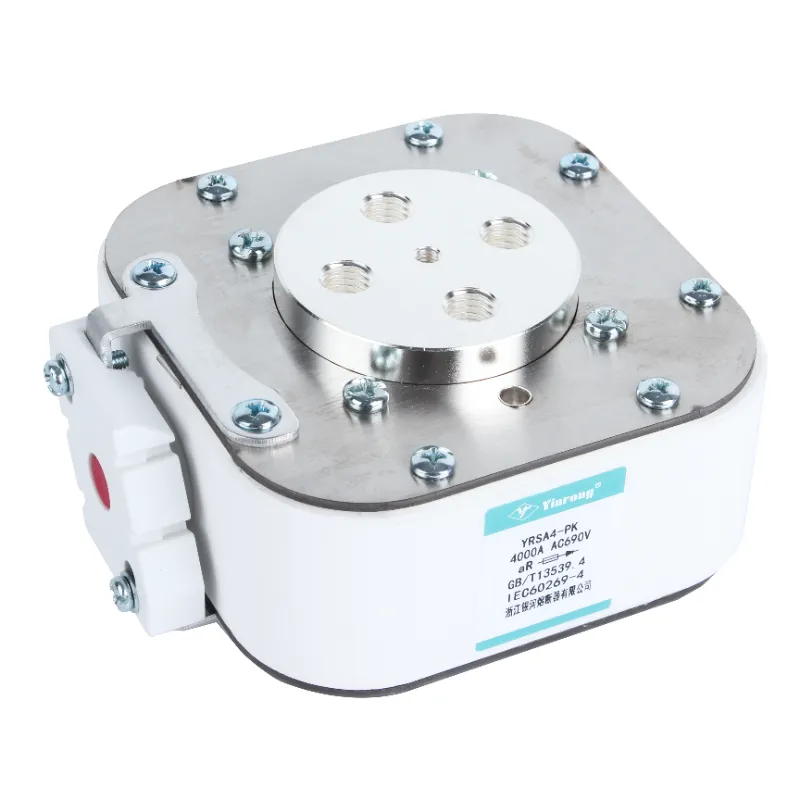

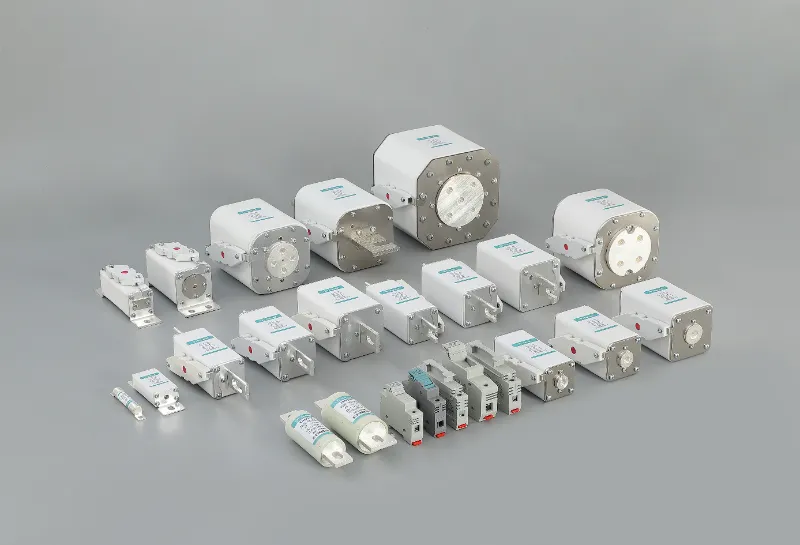

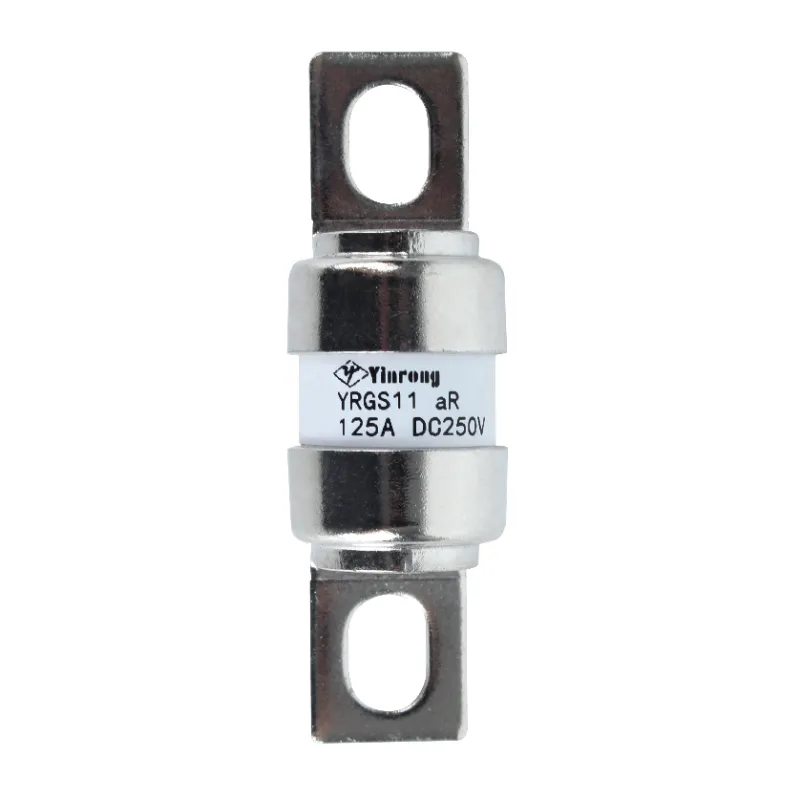

Řada YRSA od Zhejiang Galaxy Fuse pokrývá jmenovitá napětí od 690V do 1500V a jmenovité proudy od 10A do 3000A, obsahuje pojistkové prvky z postříbřené čisté mědi nebo čistého stříbra s proměnlivým průřezem, uložené v keramických trubkách z vysokopevnostního oxidu hlinitého, s vysoce čistým křemenným pískem jako médiem pro zhášení oblouku.

3. Koordinace I²t: Základní parametr přizpůsobeného designu

I²t (ampér-čtverec-sekundy) je nejkritičtějším kvantitativním indikátorem při výběru pojistky a stykače.

Vztahy s omezením výběru:

Řada rychle působících pojistek Galaxy Fuse se vyznačuje nízkými hodnotami I²t, silnou schopností omezovat proud a vysokou vypínací schopností, díky čemuž jsou vhodné pro ochranu proti zkratu polovodičových zařízení a kompletního vybavení.

4. Selektivní koordinace času a proudu

V architektuře víceúrovňové ochrany musí jako první fungovat ochranné zařízení nejblíže místu poruchy.

5. Okolní teplota a snížení výkonu

Nabíjecí stanice jsou nasazeny v širokém spektru prostředí s technickými požadavky od -40 °C nízkých teplot do +85 °C vysokých teplot. Pojistky i stykače musí být kapacitně odlehčeny podle aktuální okolní teploty.

IV. Galaxy Fuse: Profesionální volba pro ochranu nabíjecí stanice DC

Založena v roce 1980,Zhejiang Galaxy Fuse Co., Ltd. je profesionální pojistkový podnik integrující výzkum a vývoj, testování, výrobu, prodej a import/export. Jako klíčový podnik bývalého ministerstva strojírenství a přední výrobce pojistek v Číně patří mezi hlavní produkty společnosti fotovoltaické stejnosměrné pojistky, pojistky nových energetických vozidel a pojistky nabíjecích stanic. Produkty splňují normy IEC 60269, GB/T 13539.4 a další mezinárodní a domácí normy a jsou vyváženy do více než 80 zemí a regionů včetně Evropy, Ameriky, jihovýchodní Asie a Středního východu.

Doporučená řada produktů DC Protection pro nabíjecí stanice

Základní technické výhody Galaxy Fuse

•Mezinárodní certifikace celé řady: Několik sérií prošlo certifikací TÜV, UL, CE a CQC. Systémy managementu zahrnují IATF 16949, ISO 9001, ISO 14001 a ISO 45001.

•Vyspělá koordinační řešení: Rozsáhlé zkušenosti s inženýrskou koordinací s hlavními DC stykači a vyspělými řešeními výběru.

•Kompletní technická podpora dat: Poskytuje naměřené křivky I²t a křivky vypínacího proudu pro usnadnění přesných koordinačních výpočtů se stykači.

•Hluboká technická akumulace: Je držitelem více než 48 patentů na užitné vzory a vynálezy na výrobu pojistek a v roce 2017 byla uznána jako národní high-tech podnik.

•Standardní účast v oboru: Produkty vyhovují normám GB/T 13539.4, IEC 60269 a mnoha dalším mezinárodním a domácím normám.

V. Závěr

Přizpůsobení stykačů a pojistek ve stejnosměrných nabíjecích stanicích lze technicky shrnout takto: funkční vrstvení, koordinace časování a vzájemné blokování parametrů.

•Pojistka přeruší zkratový proud na úrovni mikrosekund, aby byla zajištěna bezpečnost IGBT/SiC a dalších výkonových polovodičů.

• Stykač je zodpovědný za řízené řízení spínání, vykonávání normálních příkazů start/stop a nouzového odpojení.

•Tyto dva slouží jako vzájemná záložní redundance a tvoří dvojitou bezpečnostní bariéru.

Když je správně sehraný, každý plní své vlastní povinnosti s vrstvenou obranou; při nesouladu se důsledky pohybují od selhání ochrany až po vyhoření zařízení.

S více než 40 lety oddanosti výzkumu, vývoji a výrobě vysoce kvalitních pojistek se společnost Galaxy Fuse zavázala poskytovat bezpečná a spolehlivá řešení ochrany obvodů pro stejnosměrné nabíjecí stanice.

Pro technickou podporu při výběru pojistek pro systémy ochrany DC nabíjecí stanice nebo koordinaci se stykači, prosímkontaktujte technický tým Galaxy Fuse.
