Po BESS Fire si konečně uvědomíte, že aR a gG nejsou totéž

Pro majitele firem, inženýry a odborníky na nákup, kteří pracují v nabíjecích stanicích, systémech pro ukládání energie, střídačích a lithiových bateriových bateriích, existuje bolestně známý scénář: pro snížení nákladů na komponenty zvolí tým nákupu levnější variantu – opuštění vyhrazených arR rychle působících pojistek ve prospěch levných, běžně dostupných pojistek gG s pomalým vypalováním.

Cenový rozdíl je sotva pár desítek juanů za jednotku. Na papíře náklady klesají. Ale když dojde ke zkratu v poli po dodávce šarže, matematika se obrátí – opravy, výměny napájecích modulů, kompenzace pro zákazníky a ztráty za prostoje dávají dohromady desítky tisíc jüanů. V nejhorších scénářích se celý zásobník energie vznítí. To není přehánění.

Jediný dohled nad pojistkou může ohrozit celý projekt skladování energie

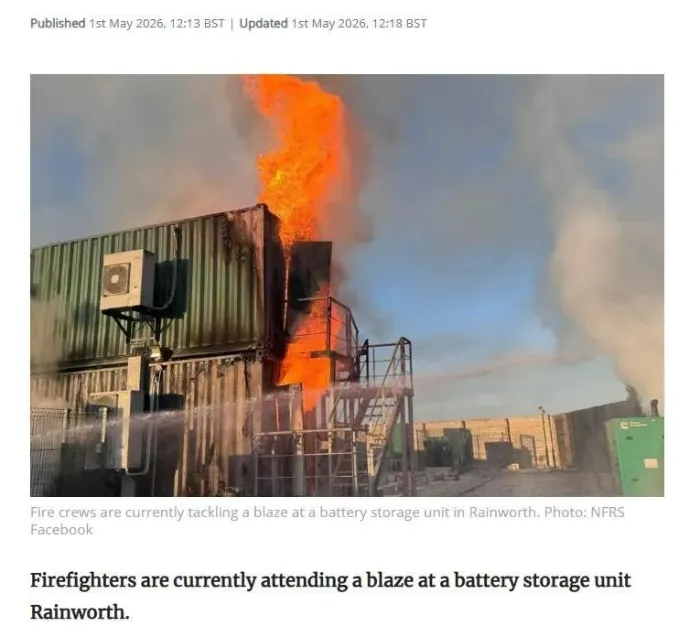

V květnu 2026 vypukl požár bateriového systému skladování energie v uhelném dole Ruffs Lane poblíž Rainworth, Nottinghamshire, UK. Ze dvou naskládaných skladovacích kontejnerů, oba pohlcené plameny, se valil hustý černý dým. Zařízení s výkonem 7,5 MW/7,5 MWh bylo napájeno bateriemi LG a uvedeno do provozu v roce 2017 – šlo o sedmý síťový BESS, který byl uveden do provozu ve Spojeném království.

Zatímco oficiální příčina se stále vyšetřuje, zasvěcenci z oboru znají vzorec až příliš dobře: požáry BESS jsou téměř vždy spojeny se selháním elektrické ochrany. Zkratové proudy v bateriových klastrech se vyznačují vysokým stejnosměrným napětím, masivní velikostí proudu a žádným přirozeným nulovým bodem. Pokud jsou ochranná zařízení nedostatečně specifikovaná nebo nekvalitní, nelze poruchové proudy včas odstranit. Vzniká teplo a výsledkem je řetězová reakce – vznícení nádoby za nádobou.

Pojistka, která stojí několik desítek juanů, může vést k úplné ztrátě BESS, měsícům odstávky, vysokým nárokům na odškodnění a dlouhodobému poškození značky. Stojí to za kompromis?

Mnoho z nich nedokáže rozlišit mezi pojistkami gG Slow-Blow a AR rychle působícími

Rozšířená mylná představa je jednoduchá: "Oba jsou pojistky - pokud se aktuální hodnocení shoduje, bude to fungovat."

Pojistka gG byla původně navržena pro nízkonapěťové distribuční panely a ochranu proti přetížení kabelů v rezidenčních a lehkých komerčních střídavých aplikacích – scénáře nízkého proudu a nízké energie. Instalovat jej do stejnosměrné nabíjecí stanice nebo systému pro ukládání energie je jako požádat praktického lékaře o provedení nouzové srdeční operace. Nesoulad odhaluje dvě kritické chyby:

Pomalá odezva nedokáže zachytit vysoké zkratové proudy

IGBT a SiC napájecí zařízení uvnitř nabíjecích stanic a systémů pro skladování energie jsou extrémně křehké. V okamžiku zkratu mohou masivní rázové proudy zničit modul během mikrosekund. Pojistka gG má dlouhou dobu oblouku, což umožňuje průchod enormního množství poruchové energie (I²t). V době, kdy pojistka konečně odstraní poruchu – pokud se tak stane – je drahý napájecí modul již zničen, kontakty stykače jsou svařené a elektrický oblouk často zapálí okolní materiály.

Nedostatečná schopnost stejnosměrného zhášení oblouku

Stejnosměrný proud nemá žádný přirozený nulový bod, takže zhášení oblouku je ze své podstaty obtížné. Standardní pojistkové prvky gG obsahují pouze volně plněný křemičitý písek, bez profesionálních sloučenin pro zhášení oblouku nebo vytvrzovacích procesů. Za podmínek vysokonapěťového stejnosměrného zkratu nelze oblouk rychle uhasit, což vede k prasknutí krytu, úniku písku a vznícení vnitřní kabeláže – vše klasické předchůdce požárů kontejnerů BESS.

Co vlastně odlišuje rychle působící pojistky Galaxy Fuse aR Semiconductor od gG?

Vysokorychlostní pojistky Galaxy Fuse, určené pro stejnosměrné nabíjecí stanice, úložiště energie a střídače, překonávají běžné produkty gG napříč materiály, výrobními procesy a výkonem:

Přesně řízený I²t upřednostňuje ochranu základních komponent

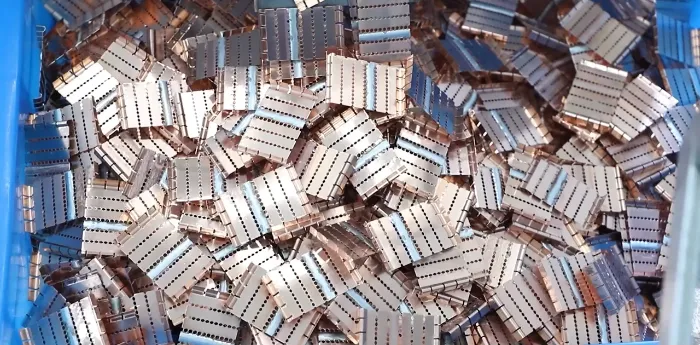

Galaxy Fuse využívá tavné prvky z čistého stříbra nebo postříbřené mědi – vodivost stříbra je 1,6krát větší než vodivost mědi, což přináší výrazně rychlejší odezvu. Přesným omezením hodnoty propustnosti I²t je energie poruchy absorbována a obvod je vyčištěn během milisekund, čímž se minimalizuje tepelné namáhání IGBT a SiC zařízení a zachovává se drahé výkonové polovodiče.

Postříbřená konstrukce také poskytuje vynikající odolnost proti únavě kovu a korozi. Při každodenním zapínání a vypínání zařízení opakovanými operacemi nabíjení/vybíjení zůstává pojistka dlouhodobě spolehlivá bez nepříjemného vypínání.

Prémiové materiály navržené pro náročná prostředí s vysokou teplotou

Tělo pojistky používá 95% vysoce čistou keramiku z oxidu hlinitého, což odmítá nízkonákladovou 75% keramiku, která se běžně vyskytuje v průmyslu. To zajišťuje odolnost vůči vysokým teplotám, odolnost proti tepelným šokům a stabilní izolaci i v utěsněných skříních nebo delším venkovním slunečním záření. Vysoce výkonné řady využívají čisté měděné koncovky (za dvojnásobek ceny mosazi), zajišťují nižší nárůst teploty při provozu při plném zatížení a eliminují přehřívání kontaktů, jiskření a důlkovou korozi.

Proces vytvrzování obloukového zhášení automobilové třídy

Většina generických pojistek gG je jednoduše naplněna sypkým křemičitým pískem, čímž se zcela vynechá krok vytvrzování. Galaxy Fuse využívá vysoce čistý křemičitý písek kombinovaný se specializovanou směsí pro zhášení oblouku, po níž následuje 8hodinový cyklický proces vytvrzování při vysoké teplotě. Výsledkem je stejnoměrně hustá integrovaná výplň, která rychle potlačuje oblouky během zkratových událostí, čímž zajišťuje, že nedojde k prasknutí krytu, žádnému úniku písku, a zásadně eliminuje riziko požáru za podmínek vysoké kapacity přerušení.

Pokrytí plného napětí a přerušovací kapacity pro trendy vysokého napětí

Galaxy Fuse série vysokorychlostních pojistekkryt 750V, 1000V a 1500VDC, s vypínací kapacitou až 250kA DC. To zahrnuje celé spektrum od standardních stejnosměrných nabíječek až po 800V ultrarychlé nabíjecí stanice a rozsáhlé systémy pro ukládání energie C&I. Všechny řady mají certifikace UL, TUV, CE a CCC, což zjednodušuje schválení pro domácí i exportní projekty.

Důvěryhodný průmyslový partner: Galaxy Fuse – více než 40 let dokonalosti

Společnost Zhejiang Galaxy Fuse Co., Ltd., založená v roce 1980, je profesionální výrobce pojistek, který integruje výzkum a vývoj, testování, výrobu a prodej. Společnost je uznávána jako klíčový podnik bývalého ministerstva strojírenství a přední tuzemský výrobce pojistek.

Základní technické schopnosti:

●48+ užitných a vynálezových patentů ve výrobě pojistek; v roce 2017 uznán jako National High-Tech Enterprise

●Certifikované systémy řízení: IATF16949, ISO9001, ISO14001 a ISO45001

●Produkty splňují normy GB13539, IEC60269, VDE0636 a další mezinárodní normy

●Exportováno do více než 80 zemí a regionů, včetně Evropy, USA a Afriky

Vysokorychlostní pojistky pro systémy skladování energiejsou klíčovou oblastí zájmu pro Galaxy Fuse. Řešení přísných požadavků aplikací BESS – stejnosměrné napětí až 1500 V, zkratové proudy dosahující stovek kiloampérů a potřeba absolutní spolehlivosti zhášení oblouku v uzavřených bateriových prostředích – produkty řady Galaxy Fuse pro ukládání energie využívají tavné prvky z čistého stříbra a design z vysoce čistého křemenného písku v kombinaci se zhášecím médiem s optimalizovaným hrdlem. To zajišťuje odezvu na úrovni mikrosekund a spolehlivé přerušení za extrémních poruchových podmínek.

Závěrečné myšlenky

Rozdíl několika desítek juanů na jednotku je v celkových nákladech na nabíjecí stanici nebo systém skladování energie zanedbatelný. Ale to, co chrání, je nejdražší součást celého systému – výkonové polovodiče – a v konečném důsledku spolehlivost aktiva po celou dobu jeho životnosti.

Oheň Nottingham BESS slouží jako připomínka vystřízlivění: zdánlivě bezvýznamná součástka se může stát nejslabším článkem celého bezpečnostního řetězce, když dojde k poruše. Infrastruktura skladování energie a nabíjení se zásadně liší od obecné distribuce energie. Vysoké stejnosměrné napětí, masivní zkratové proudy a absence přirozeného průchodu nulou vyžadují přísný výběr, přesnou koordinaci I²t a nekompromisní kontrolu kvality.

To, co vás skutečně stojí, není správně specifikovaná rychle působící pojistka – je to pomalá pojistka, o které jste doufali, že nikdy nebude muset fungovat.

Galaxy Fusese více než 40 let věnuje vývoji vysoce kvalitních pojistek, od složení materiálu a konstrukčního návrhu až po procesy zhášení oblouku – na každém kroku se vyrovná mezinárodním lídrům v oboru. V nabíjecích stanicích, systémech přeměny energie BESS a fotovoltaických střídačích byly vysokorychlostní pojistky Galaxy Fuse nasazeny v mnoha projektech po celém světě, což se osvědčilo díky rozsáhlým dodávkám a dlouhodobému provozu v terénu.

Bezpečnost není prostor pro kompromisy. Pro technickou podporu při výběru pojistek pro infrastrukturu ukládání energie nebo nabíjení – od koordinace I²t až po kompletní řešení ochrany systému –kontaktujte Galaxy Fusetechnický tým. Poskytujeme komplexní technickou podporu po celou dobu vaší projektové cesty.
