Vysoké napětí, nízké napětí, DC, AC… Jak vybrat správnou pojistku?

V elektrických systémech může být pojistka tou nejnenáročnější, ale nepostradatelnou součástí. Tiše hlídá každý okruh a každé zařízení a zasáhne v okamžiku poruchy, aby se obětoval pro bezpečnost systému. Přesto, tváří v tvář široké škále produktů na trhu – vysokonapěťových a nízkonapěťových, střídavých a stejnosměrných, univerzálních a rychle působících – je výběr správného výběru výzvou, kterou musí řešit každý inženýr a odborník na nákup.

S více než 40 lety specializovaných výrobních zkušeností, Galaxy Fuse chápe, že „výběr správného modelu“ je první linií obrany pro bezpečnost obvodů. Tento článek vás provede základní logikou výběru pojistek ze tří klíčových dimenzí: napětí, proud a aplikace.

I. Dimenze napětí: Hranice mezi vysokým a nízkým napětím

Klíč k rozlišení vysokonapěťových a nízkonapěťových pojistek spočívá v jejich aplikačních scénářích a schopnostech zhášení oblouku.

1. Nízkonapěťové pojistky: Denní strážci pro průmyslové a rezidenční použití

Nízkonapěťové pojistky jsou široce používány v každodenním životě a průmyslových řídicích aplikacích. Mezi běžné formy patří porcelánové zásuvné typy, které se nacházejí v domácích rozvodných skříních, šroubovací typy v ovládacích skříních a válcové kazetové pojistky (s nebo bez výplně), které se běžně vyskytují v průmyslových zařízeních.

Mezi hlavní produkty společnosti Galaxy Fuse v této kategorii patří řada čtvercových vysokorychlostních pojistek (napřYRSA, NH/NT série) a válcové řady (jako napřYRPV akonvenční válcové série). Tyto produkty jsou primárně určeny pro ochranu proti přetížení a zkratu obvodů, motorů a elektronických zařízení při jmenovitých napětích do 1500 V a nižších.

2. Vysokonapěťové pojistky: „Pojistné ventily“ energetických systémů

Vysokonapěťové pojistky jsou speciálně navrženy pro napájecí systémy nad 1 kV (jako jsou 3 kV, 10 kV a 35 kV), které se běžně vyskytují na venkovních rozvodnách a sloupech inženýrských sítí.

Dělí se hlavně na typy omezující proud a typy výpadků. Pojistky omezující proud se obvykle používají v interiéru, schopné rychle přerušit vysoké poruchové proudy v okamžiku zkratu. Výpadkové pojistky se používají především ve venkovním prostředí, kde pojistková trubice po provozu automaticky spadne a vytvoří viditelnou izolační mezeru, která zároveň slouží jako odpojovací funkce.

II. Dimenze proudu: Kritická linie mezi AC a DC

DC pojistky a AC pojistky nelze nikdy používat zaměnitelně – to je nejnebezpečnější a nejčastější chyba při výběru pojistek.

1. AC pojistky: Práce s přírodou

Střídavý proud periodicky mění směr a přirozeně prochází "nulou" každý cyklus. Pojistky využívají této charakteristiky – oblouk přirozeně zhasne při průchodu proudem nulou, takže konstrukce AC pojistky je relativně jednoduchá.

2. Stejnosměrné pojistky: Nucené zhasnutí

Stejnosměrný proud nemá žádný přirozený nulový bod. Jakmile je oblouk vytvořen, udržuje se jako hořící zápalka, takže samovyhasnutí je extrémně obtížné. Pokud je ve stejnosměrném obvodu omylem použita střídavá pojistka, oblouk nelze uhasit – v nejlepším případě to vede k prasknutí pojistky a v nejhorším případě k požáru zařízení.

DC pojistky Galaxy Fuse (široce používané v nabíjecích stanicích, systémech pro uchovávání energie a FV měničích) jsou speciálně navrženy tak, aby řešily tuto výzvu: delší těla trubek, složitější vnitřní konstrukce, natahování a dělení oblouku, vysoce čistý křemičitý písek pro intenzivní chlazení a proces vytvrzování podobný vakuu s lepicí náplní a vysokoteplotním vypalováním – to vše společně pracuje na nuceném přerušení DC oblouků.

III. Aplikační dimenze: Tajemství „rychle působícího“ v éře nové energie

V odvětví nabíjecích stanic, fotovoltaiky a skladování energie, kde má Galaxy Fuse hluboké zkušenosti, existuje speciální typ pojistky – rychle působící pojistka (Vysokorychlostní pojistka).

1. Cíl ochrany: Polovodičová zařízení

Rychle působící pojistky nechrání kabely, ale drahé IGBT, SiC MOSFETy, diody a další polovodičová napájecí zařízení. Tyto komponenty jsou extrémně citlivé na nadproud – zkraty musí být přerušeny během mikrosekund až milisekund, jinak budou moduly trvale zničeny.

2. Základní metrika: Hodnota I²t

I²t (ampér-kvadrát sekund) je klíčový parametr pro měření propustné energie pojistky. Polovodičová zařízení mají omezenou schopnost odolávat zkratu – rychle působící pojistka musí odstranit poruchu během extrémně krátké doby a udržet hodnotu I²t v tolerančním rozsahu zařízení.

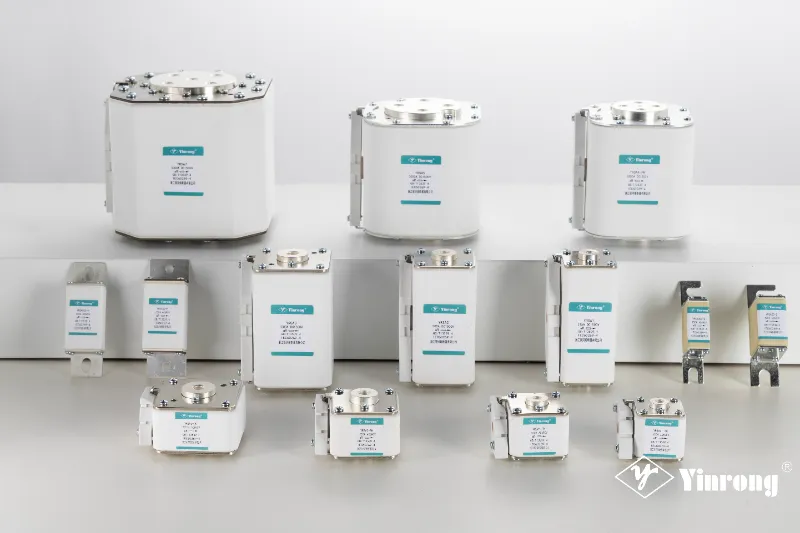

Řada rychle působících pojistek Galaxy Fuse (jako jsou vysokorychlostní pojistky třídy aR) využívá prvky z čistého stříbra nebo postříbřené měděné páskové prvky v kombinaci s optimalizovanými konstrukcemi hrdel, které dosahují odezvy na úrovni milisekund. Vezmeme-li jako příklad vysokorychlostní pojistky systému ukládání energie, produktová řada pokrývá jmenovité napětí 500V-1500VDC, speciálně navržené pro ochranu stejnosměrné sběrnice a ochranu polovodičových zařízení – zajišťující, že pojistka dokončí svou misi „poslední obranné linie“ před poškozením čipu.

Zásadní rozdíly mezi rychle působícími a běžnými pojistkami

Závěrečné myšlenky

Ať už jde o robustnost vysokého napětí, všudypřítomnost nízkého napětí, přísnost DC nebo rychlost rychle působící ochrany – výběr pojistek byl vždy přesnou vědou. Zvolte špatné napětí a zhášení oblouku se nezdaří. Zvolte nesprávný typ proudu a zařízení začne hořet. Zvolte špatnou rychlost odezvy a drahé napájecí moduly budou okamžitě zničeny.

Jako více než 40letý veterán v oboru, Galaxy Fuse se zavázala poskytovat nejpřesnější řešení ochrany pro každý aktuální scénář. Společnost byla založena v roce 1980 a integruje výzkum a vývoj, testování, výrobu a prodej, a to především výrobou plnohodnotných nových energetických pojistek pro fotovoltaiku, skladování energie a nabíjecí stanice. Naše produkty splňují normy GB13539, IEC60269 a další mezinárodní normy a jsou vyváženy do více než 80 zemí a regionů po celém světě.

Nejste-li si jisti, jakou pojistku zvolit pro svůj složitý obvod, prosímkontaktujte technický tým Galaxy Fuse. Využijeme naše profesionální data a rozsáhlé zkušenosti k přizpůsobení nejbezpečnějšího řešení výběru pro vaše specifické potřeby.
