Když dojde ke zkratu, kdo jedná první – stykač nebo pojistka? Špatná sekvence a váš modul SiC je pryč

Ve vysokonapěťových a vysoce výkonných systémech, jako jsou stejnosměrné nabíjecí stanice a úložiště energie PCS, se stejnosměrné stykače a pojistky vždy objevují společně na schématech zapojení – zapojené do série na stejném hlavním obvodu. Přesto je mnoho inženýrů stále považuje za „každý dělá svou vlastní práci“ – stykač se stará o spínání, pojistka o ochranu proti zkratu.

Ale každý, kdo skutečně provedl analýzu chyb, zná tvrdou pravdu: pokud tito dva „bojují své vlastní bitvy“ bez skutečné koordinace, nemusí se otevřít, když by měli, nebo zakopnout, když by neměli – a váš tisícdolarový modul SiC je stejně pryč.

Dnes si rozebereme koordinační principy tohoto „zlatého dua“ od základů.

I. Vrstvení v časové posloupnosti: Chyby přicházejí ve třech úrovních, akce musí následovat pořadí

Správně navržený vysokonapěťový stejnosměrný obvod implementuje třívrstvou ochranu. Stykače a pojistky se řídí přísným rozdělením práce v časové posloupnosti, bez konfliktu mezi nimi:

1. Mírné přetížení (1–3× jmenovitý proud)

Jako první zasáhne systém BMS a software desky měniče – sníží výkon, spustí poplachy – zatímco stykač se normálně rozepne a pojistka vůbec nefunguje.

2. Mírné přetížení (3–8× jmenovitý proud)

Software nemůže reagovat včas. Stykač provede přerušení, poruchový proud je vymazán a pojistka zůstane nedotčena.

3. Extrémní zkrat (10×+ ultravysoký proud)

Ani software, ani stykač nemohou reagovat dostatečně rychle. Vysokorychlostní pojistky třídy aR od Galaxy Fuse mají prioritu a odstraní poruchu během milisekund – přeruší obvod dříve, než mohou velké proudy trvale ovlivňovat stykač.

Koordinační pravidlo:Jmenovitý proud pojistky > Trvalý proud stykače s dostatečnou rezervou pro přepětí a vysoké teploty – pojistka působí pouze při životu nebezpečných zkratech.

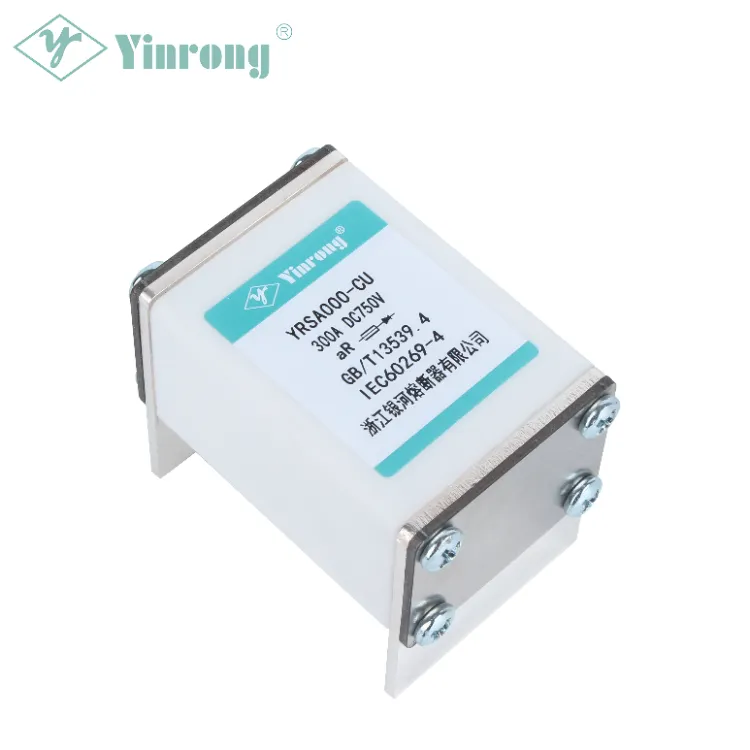

Praktická reference:Pro 250A systém s plným zatížením vyberte 300A stykač spárovaný sČtvercová vysokorychlostní pojistka Galaxy Fuse řady YRSA 350A.



II. I²t Energy Matching: Pojistka absorbuje teplo, stykač zabraňuje tepelnému poškození

To je jádro koordinované ochrany – a základní princip, který 90 % inženýrů přehlíží. Jednoduše řečeno: celková tepelná energie (I²t) uvolněná v okamžiku zkratu ničí stykače a výkonové moduly. Pro dosažení skutečně koordinované ochrany je třeba dodržovat jedno železné pravidlo: Úplné vymazání vysokorychlostní pojistky Galaxy Fuse I²t < Krátkodobá odolnost stykače I²t.

1. Nekvalitní pomalá pojistka gG:Hodnoty I²t jsou enormní – naprostá většina tepelné energie je odváděna do stykače, což způsobuje vysokoteplotní svařování kontaktů. Jedná se o typ přerušení „vzájemné ničení“ – s nulovou koordinací.

2. Vysokorychlostní pojistka Galaxy řady YRSA třídy aR:Obsahuje čisté stříbrné nebo postříbřené měděné páskové prvky, které přesně omezují propustnost I²t. PřijímáníŘada YRSA000-CU například pojistky třídy aR nabízejí extrémně nízké I²t a silné proudové omezení – absorbují převážnou většinu poruchového tepla v okamžiku zkratu. Teplo procházející stykačem je minimální, kontakty zůstávají nedotčené bez svařování – dosažení koordinačního efektu "obětujte pojistku, zachraňte stykač".

V kombinaci s vlastní technologií zhášení oblouku společnosti Galaxy Fuse – vysoce čistým křemičitým pískem se specializovanou úpravou pro potlačení oblouku – jsou oblouky rychle uhašeny v okamžiku zkratu, bez prasknutí krytu nebo úniku písku, což zabraňuje sekundárnímu poškození svorek stykače.

III. Přizpůsobení úrovně napětí a proudu: Jednotná platforma, koordinované snížení výkonu

Základem koordinace je, že obě komponenty fungují na stejné základní linii hardwarových parametrů – ne jedna vysokonapěťová a jedna nízkonapěťová, ani jedna vysokoproudová a jedna nízkoproudová.

1. Sjednocení napětí

Jmenovité stejnosměrné napětí stykače i pojistky musí být dokonale přizpůsobeno, s bezpečnostní rezervou 1,2–1,3× nad napětím sběrnice:

●Standardní nabíjecí stanice 750V:Stykač 1000VDC + Galaxy FuseŘada YRSA000-CU 750/1000 V DC

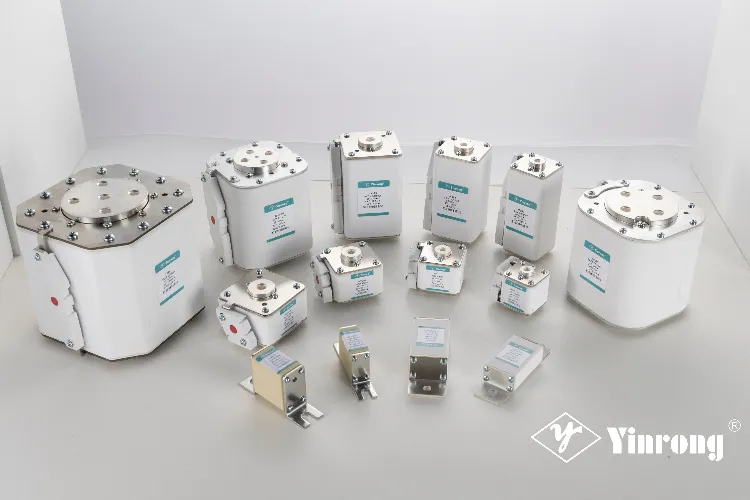

●800V vysokonapěťové ultra rychlé nabíjení / megawatt úložiště:Stykač 1500VDC + Galaxy FuseŘada YRSA1-HK 1500VDC neboŘada YRSA7-PK 1500V DC



Produkty Galaxy Fuse vyhovují normám IEC60269-4, GB/T13539.4 a dalším mezinárodním normám, přičemž řada sérií má certifikace UL, TUV a CE. Vysoká izolační pevnost zajišťuje dokonalou kompatibilitu s vysokonapěťovými stykači.



2. Současné vrstvení

Jmenovitý proud pojistky by měl být vždy o jeden stupeň vyšší než stykač, čímž vzniká „bezpečnostní nárazníková zóna“ – podmínky plného zatížení a přepětí se vzájemně neovlivňují. Galaxy Fuseřada YRSA pokrývá plný rozsah napětí od 32VDC do 1500VDC, s vypínací kapacitou až do DC250kA. V kombinaci s vysokoproudými stykači je dlouhodobý nárůst teploty při plném zatížení extrémně nízký – eliminuje zahřívání svorek a jiskření u zdroje a snižuje chronické poruchy.

3. Koordinované environmentální snížení

Ve skříních s vysokou teplotou nebo v prostředí s vysokou nadmořskou výškou musí být stykač i pojistka odlehčeny současně – nikdy neodlehčujte pouze jeden komponent samotný, protože by to narušilo koordinační rovnováhu.

IV. Galaxy Fuse – řešení pojistek navržená pro koordinaci stykačů

Společnost Galaxy Fuse (Yinrong), založená v roce 1980, je profesionální výrobce pojistek, který integruje výzkum a vývoj, testování, výrobu a prodej. Společnost vyrábí celou řadu nových energetických pojistek pro fotovoltaiku, skladování energie a aplikace nabíjecích stanic s produkty exportovanými do více než 80 zemí a regionů po celém světě.

1. Koordinace na úrovni materiálu

Patentované postříbřené měděné páskové prvky nabízejí odolnost proti přepětí a odolnost proti únavě kovu – přizpůsobí se provozu stykače desítkám tisíc spínacích cyklů za den bez obtěžujícího vypínání. Produkty vyhovují normám IEC60269-4, GB/T13539.4 a dalším normám se stabilní izolací a dokonalým přizpůsobením svorek – eliminují rizika zahřívání.

2. Procesně optimalizované zhášení oblouku

Pokročilé technologie včetně zhášení oblouku s paralelními prvky, rychlého přerušení poruchy a ochrany proti praskání keramické trubice zajišťují rychlé zhášení oblouku za podmínek zkratu – zabraňují poškození kontaktů stykače a vývodů obloukem.

3. Full-Series Voltage & Current Layered Matching

●Řada YRSA000-CU:Navrženo pro standardní nabíječky 750V/1000V a malé až střední úložiště energie

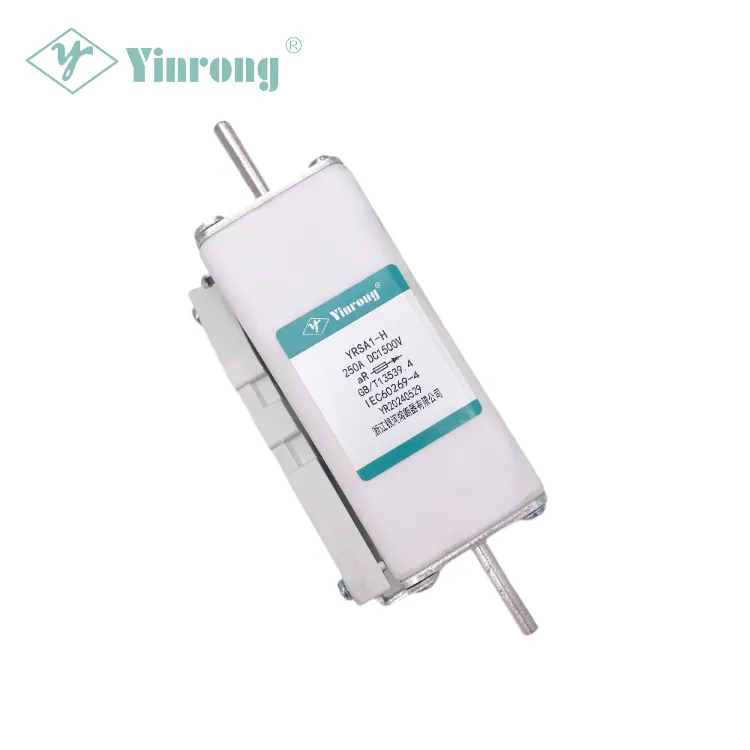

●Řada YRSA1-HK:Určeno pro systémy 1000V–1500V

●Řada YRSA7-PK:1500V série čtvercového těla, navržená pro 800V vysokonapěťové ultra rychlé nabíjení a velkokapacitní ukládání energie – přerušovací kapacita až 250kA



Kompatibilní se všemi standardními vysokonapěťovými DC stykači dostupnými na trhu.



4. Jednorázová služba koordinovaného výběru

Galaxy Fuse poskytuje profesionální technickou podporu – od I²t odpovídajících výpočtů až po kompletní řešení ochrany systému. Náš technický tým může zákazníkům pomoci s přesným výpočtem celé sady odpovídajících parametrů pro koordinaci stykačů a pojistek.

Ve srovnání s předními mezinárodními značkami nabízí Galaxy Fuse významné výhody z hlediska ceny a výkonu při stejných specifikacích a certifikacích. S využitím více než 40 let odborných znalostí v oblasti výroby pojistek, více než 48 patentů a mnoha mezinárodních certifikací (UL/TUV/CE/CQC) Galaxy Fuse demonstruje jasné výhody v materiálech, procesech zhášení oblouku a schopnosti koordinace systému.

Závěrečné myšlenky

Koordinace mezi stejnosměrným stykačem a pojistkou je v zásadě o přesném přizpůsobení ve třech dimenzích: časování, energie a parametry. Správné načasování – chyby jsou řešeny na správné vrstvě. Správně I²t – teplo je distribuováno správně. Nastavte správné napětí a proud – hardwarové komponenty se vzájemně neohrožují.

Všechny tři jsou nepostradatelné. Vyberte si správně – stykač a pojistka hrají svou roli a vytvářejí vrstvy ochrany. Vyberte si nesprávně – v lepším případě selže ochrana, v horším případě je zařízení zničeno.

Galaxy Fuse – více než 40 let oddanosti vysoce kvalitním pojistkám zaměřeným na poskytování bezpečných a spolehlivých řešení ochrany obvodů pro nabíjecí stanice a systémy skladování energie.

Pro technickou podporu při výběru pojistky nebo koordinaci stykače, prosímkontaktujte technický tým Galaxy Fuse.
